鍛壓設備:500噸框架式液壓機
產品分類： 500噸液壓機
產品簡介：熱鍛成型液壓機也叫熱模鍛液壓機或者熱鐓機，山東威力重工按需定做各種噸位熱鍛液壓機。本機是為用戶設計、制造的框架式熱鍛成型液壓機，同時還適用于金屬板件的拉伸、彎曲、
訂購熱線：18306370978

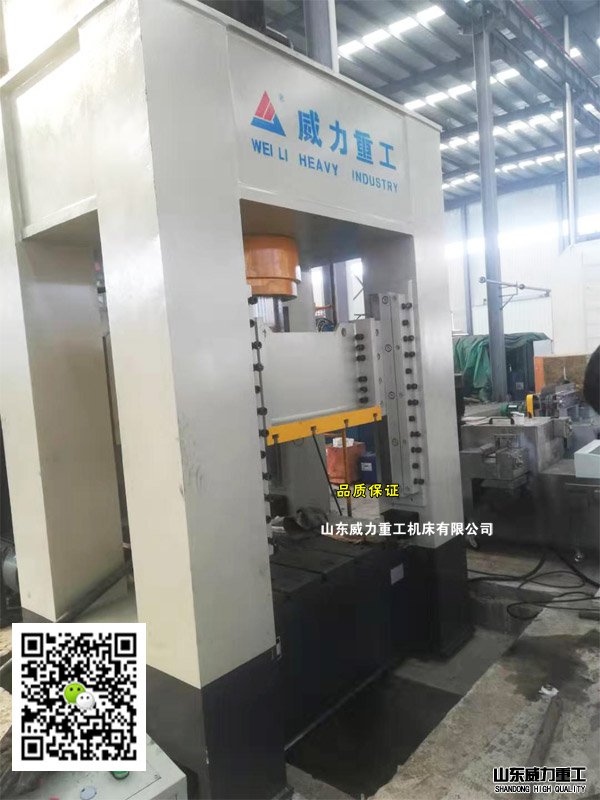

山東威力重工500噸框架液壓機客戶生產實景拍攝
熱鍛成型液壓機也叫熱模鍛液壓機或者熱鐓機，山東威力重工按需定做各種噸位熱鍛液壓機。本機是為用戶設計、制造的框架式熱鍛成型液壓機，同時還適用于金屬板件的拉伸、彎曲、成型等工藝。機器允許工作環境溫度：5～40℃；動力電采用380V三相四線制，電壓波動范圍380V±10%。

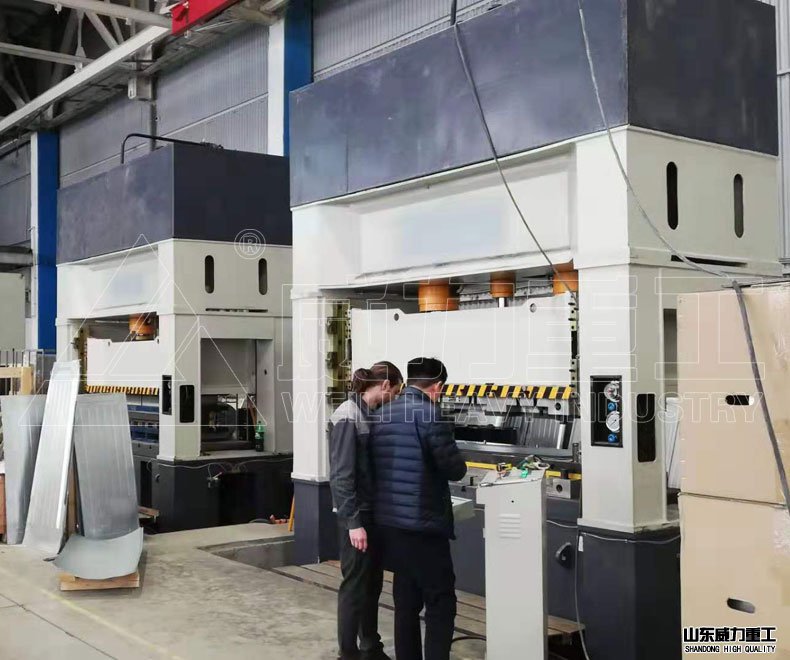

圖示為泰安客戶500噸熱鍛框架式液壓機使用現場!歡迎廣大客戶來我公司參觀、考察、和選購！
※主機
主要由機身、滑塊、附加工作臺、油缸等組成。其中機身整體框架；機身四周立柱上布置了四角八面導軌作為滑塊的導向，導軌導向面積大，抗偏載能力強，精度保持性好；主工作油缸均布在機身下橫梁內。整機的設計全部采用計算機優化設計，機床的強度高、剛度好，外形美觀。主要結構件均采用鋼板焊接結構，焊后經去應力處理；焊縫經打磨無焊渣和流疤現象；再經拋丸處理；主要結構件經五面體龍門加工中心、數控落地銑鏜床等先進設備進行精加工，保證了整體機身外觀平整美觀、精度高、剛性好。
壓機操作方式：
熱鍛成型液壓機也叫熱模鍛液壓機或者熱鐓機，山東威力重工按需定做各種噸位熱鍛液壓機。本機是為用戶設計、制造的框架式熱鍛成型液壓機，同時還適用于金屬板件的拉伸、彎曲、成型等工藝。機器允許工作環境溫度：5～40℃；動力電采用380V三相四線制，電壓波動范圍380V±10%。
圖示為泰安客戶500噸熱鍛框架式液壓機使用現場!歡迎廣大客戶來我公司參觀、考察、和選購！
性能特點：
◎機身采用計算機優化設計，為全鋼板焊接框架式結構，精度保持性好。機器抗偏載能力強!
◎液壓控制采用插裝閥集成系統，工作可靠、流量大、內泄小、使用壽命長、系統高度集成，減少了連接管路與泄漏點。
◎采用按鈕集中控制，具有調整、手動和半自動（定程單次和定壓單次）三種操作方式。
◎四角八面導軌，導向精度高，抗偏載能力強，并采用集中潤滑。
◎滑塊運動速度快，工作效率高。
◎滑塊工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
500噸框架式液壓機技術參數：【可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求】
| 型號規格 | |||||||||||||||
| 項目 | YW34-315 | YW34-500 | YW34-630 | YW34-800 | YW34-1000 | YW34-1250 | YW34-1600 | YW34-2000 | YW34-2500 | YW34-3000 | YW34-4000 | YW34-5000 | YW34-6000 | ||
| 公稱力 | KN | 3150 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 頂出力 | KN | 400 | -- | 1000 | 1000 | 1000 | 2000 | -- | -- | -- | 200 | 2000 | 2000 | -- | |
| 滑塊行程 | mm | 800 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 1200 | 2500 | 1800 | 2000 | 2000 | |
| 頂出行程 | mm | 250 | -- | 350 | 350 | 350 | 300 | -- | -- | -- | 350 | 350 | 350 | -- | |
| 開口高度 | mm | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 | 1800 | 1800 | 2500 | 3500 | 3400 | 3600 | 4000 | |
| 滑塊速度 | 空程 | mm/s | 150 | 180 | 200 | 200 | 250 | 150 | 200 | 150 | 150 | 200 | 200 | 150 | 150 |
| 工作 | mm/s | 8-15 | 8-16 | 8-16 | 8-19 | 8-20 | 8-20 | 8-16 | 8-16 | 5-12 | 5-10 | 6-15 | 5-12 | 6-12 | |
| 回程 | mm/s | 140 | 160 | 150 | 170 | 200 | 200 | 160 | 100 | 120 | 150 | 150 | 120 | 120 | |
| 頂出速度 | 上升 | mm/s | 100 | -- | 80 | 100 | 80 | 80 | -- | -- | -- | 100 | 100 | 100 | -- |
| 退回 | mm/s | 150 | -- | 220 | 240 | 220 | 220 | -- | -- | -- | 200 | 200 | 200 | -- | |
| 工作臺尺寸 | 左右 | mm | 1500 | 2200 | 1800 | 2200 | 2000 | 1800 | 2000 | 3000 | 2800 | 4000 | 4000 | 4000 | 5000 |
| 前后 | mm | 1200 | 1500 | 1400 | 1500 | 1400 | 1600 | 1800 | 2200 | 2400 | 3000 | 3000 | 3000 | 4000 | |
| 電動機功率 | KW | 22 | 45 | 46 | 70 | 91 | 125 | 128 | 180 | 160 | 150 | 356 | 350 | 400 | |

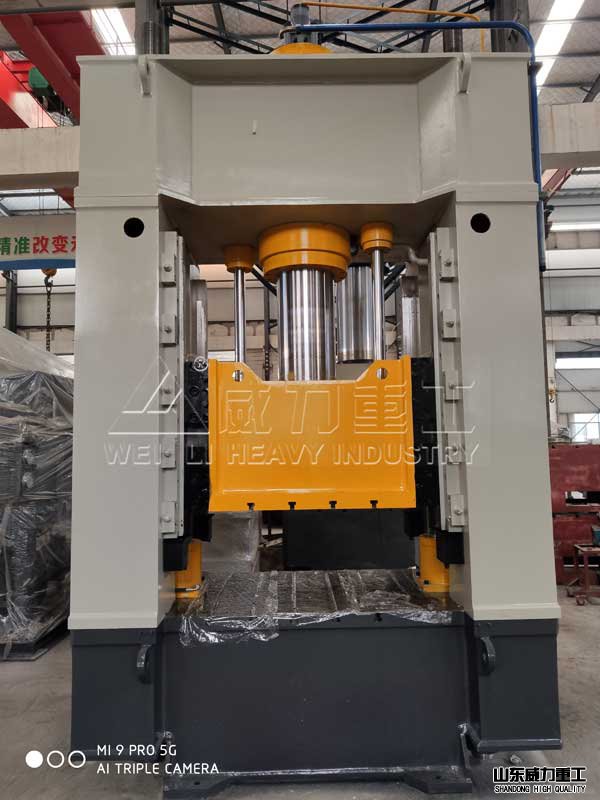

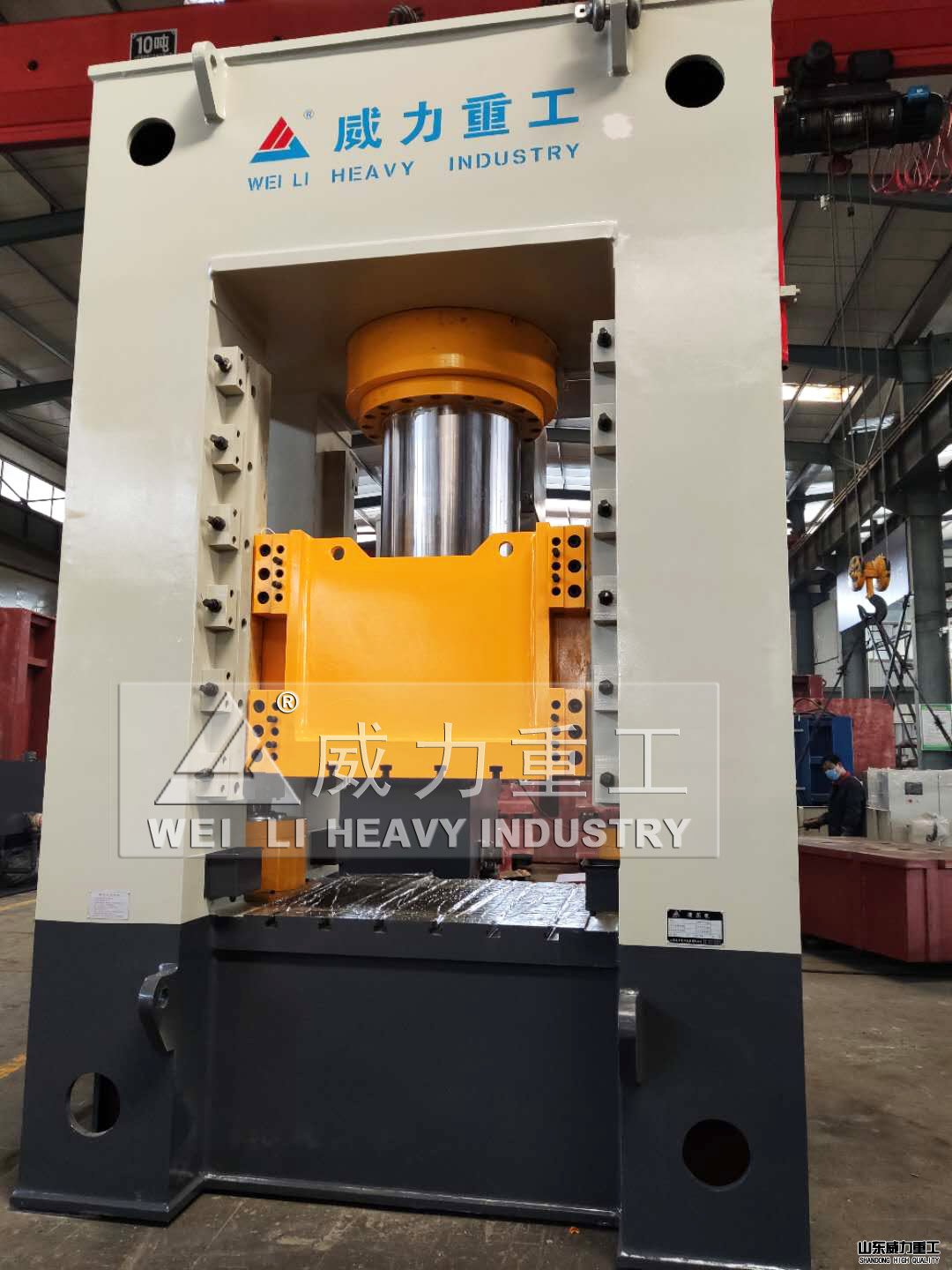

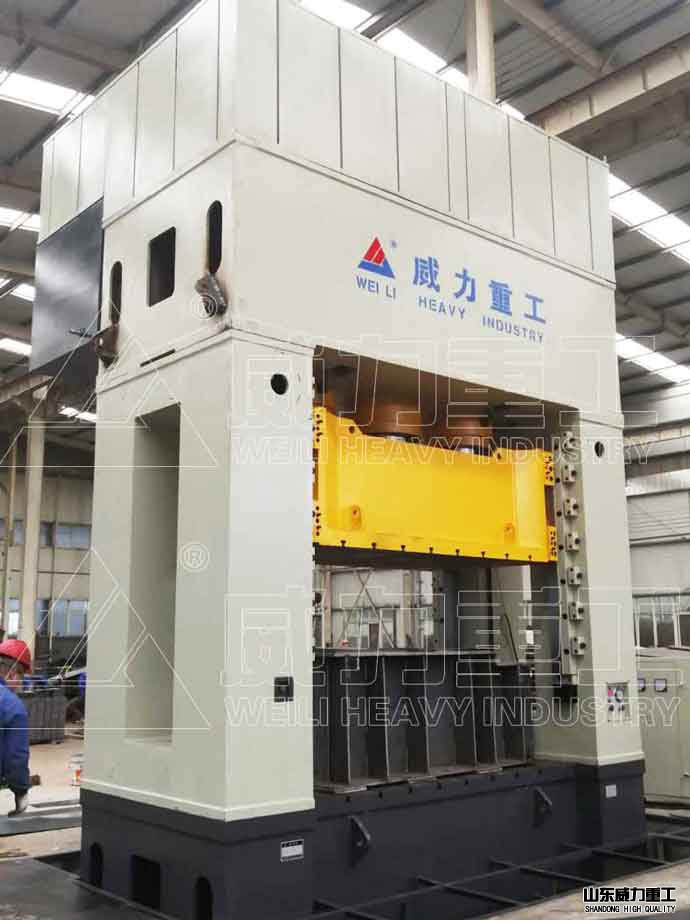

500噸框架式液壓機圖展示【好品質，看的見】
※主機
主要由機身、滑塊、附加工作臺、油缸等組成。其中機身整體框架；機身四周立柱上布置了四角八面導軌作為滑塊的導向，導軌導向面積大，抗偏載能力強，精度保持性好；主工作油缸均布在機身下橫梁內。整機的設計全部采用計算機優化設計，機床的強度高、剛度好，外形美觀。主要結構件均采用鋼板焊接結構，焊后經去應力處理；焊縫經打磨無焊渣和流疤現象；再經拋丸處理；主要結構件經五面體龍門加工中心、數控落地銑鏜床等先進設備進行精加工，保證了整體機身外觀平整美觀、精度高、剛性好。
1.1機身
機身下部裝有主油缸。
1.2滑塊
滑塊置于機身中間，其下平面與主油缸聯接。滑塊采用可調整體式四角八面導軌作為滑塊的導向，導軌導板采用耐磨材料，導向面積大、間隙小，抗偏載能力強，耐磨性能好，使用壽命長以及更換方便；調整精度高、剛性好，精度調整后保持性好。滑塊上平面設有T型槽。
1.4各部油缸
主缸為獨缸結構，此結構可以使上橫梁和滑塊的受力均勻、變形小，滑塊運行時更加平穩。可適應各種形狀零件的加工。主缸缸體通過法蘭與上橫梁連接，活（柱）塞桿與滑塊連接。
活（柱）塞桿采用45#鍛鋼，經退火處理后粗加工、精加工、精磨而成，精度高，耐磨性好；活（柱）塞桿表面中頻淬火處理。
主油缸主密封均采用進口材料密封元件，密封可靠，使用壽命長。
※液壓系統
1、液壓系統采用先進的插裝閥集成系統，油箱和液壓系統為下置式，放在主機右側邊，主機與系統之間采用高壓軟管連接。油泵電機組和液壓控制閥塊在油箱上有序排列。配有獨立的油液過濾裝置，并可實現油位的顯示，油溫的控制和濾油器堵塞顯示、報警。
2、液壓管路系統密封可靠，液壓系統低壓大通徑管道有柔性接頭隔震，通經20以上的管路連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐震壓力表，管路及油箱內部均進行良好的除銹保潔處理。
※框架式熱鍛壓力機工藝特點：
※液壓系統
1、液壓系統采用先進的插裝閥集成系統，油箱和液壓系統為下置式，放在主機右側邊，主機與系統之間采用高壓軟管連接。油泵電機組和液壓控制閥塊在油箱上有序排列。配有獨立的油液過濾裝置，并可實現油位的顯示，油溫的控制和濾油器堵塞顯示、報警。
2、液壓管路系統密封可靠，液壓系統低壓大通徑管道有柔性接頭隔震，通經20以上的管路連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐震壓力表，管路及油箱內部均進行良好的除銹保潔處理。
※框架式熱鍛壓力機工藝特點：
1、嚴謹的工藝設計，保證高的能源利用率；
2、低噪音、結構緊湊、杜絕滲漏；
3、主要的元件為國際知名品牌，安全穩定的系統回路；
4、動力強悍，適應高的工作頻率；
5、所有元件保證良好的互換性，保證機床高的開機率。
500噸框架式液壓機同時適用于各種壓制、成型工藝需求：
?航空航天領域：導彈發射艙、導彈機翼、高性能雷達罩、飛機螺旋槳葉片、飛機推進器轉向風門、直升機傳動軸等;
?汽車行業：汽車底盤保護板、車體面板、前擋泥板、卡車用導風板、車身板和殼體、保險扛、貨運面包車車頂、離合器和齒輪箱殼體、底盤橫梁構件、前底盤和后底盤部份、小型卡車車箱、礦車整體底盤、車體構架等;
?建材行業：各種桿和柱、玻璃鋼門和門框架、現場增強柱、配電箱和門、窨井蓋、玻璃鋼管道聯接件、三通、法蘭、閥板、指示牌等;
?工業和商業領域：冷卻塔風扇葉片、壓縮機蓋、耐腐蝕設備、傳動軸、靜電過濾器、地板、飛輪及其他組件、齒輪箱、檢查口混合器葉片、保護頭盔、RTM設備箱、太陽能反射器、玻璃鋼中央空調連接件等;
?電工電器：絕緣子、避雷器、電表箱、高壓開關殼體、絕緣板、印刷線路板、氟塑制品和密封件等;
?其他領域：玻璃鋼水箱、艙蓋、高速公路、橋梁護欄、座椅、浴缸、洗面盆、整體浴缸、滑板、沖浪板、劃艇麾托艇等。
電器控制系統：

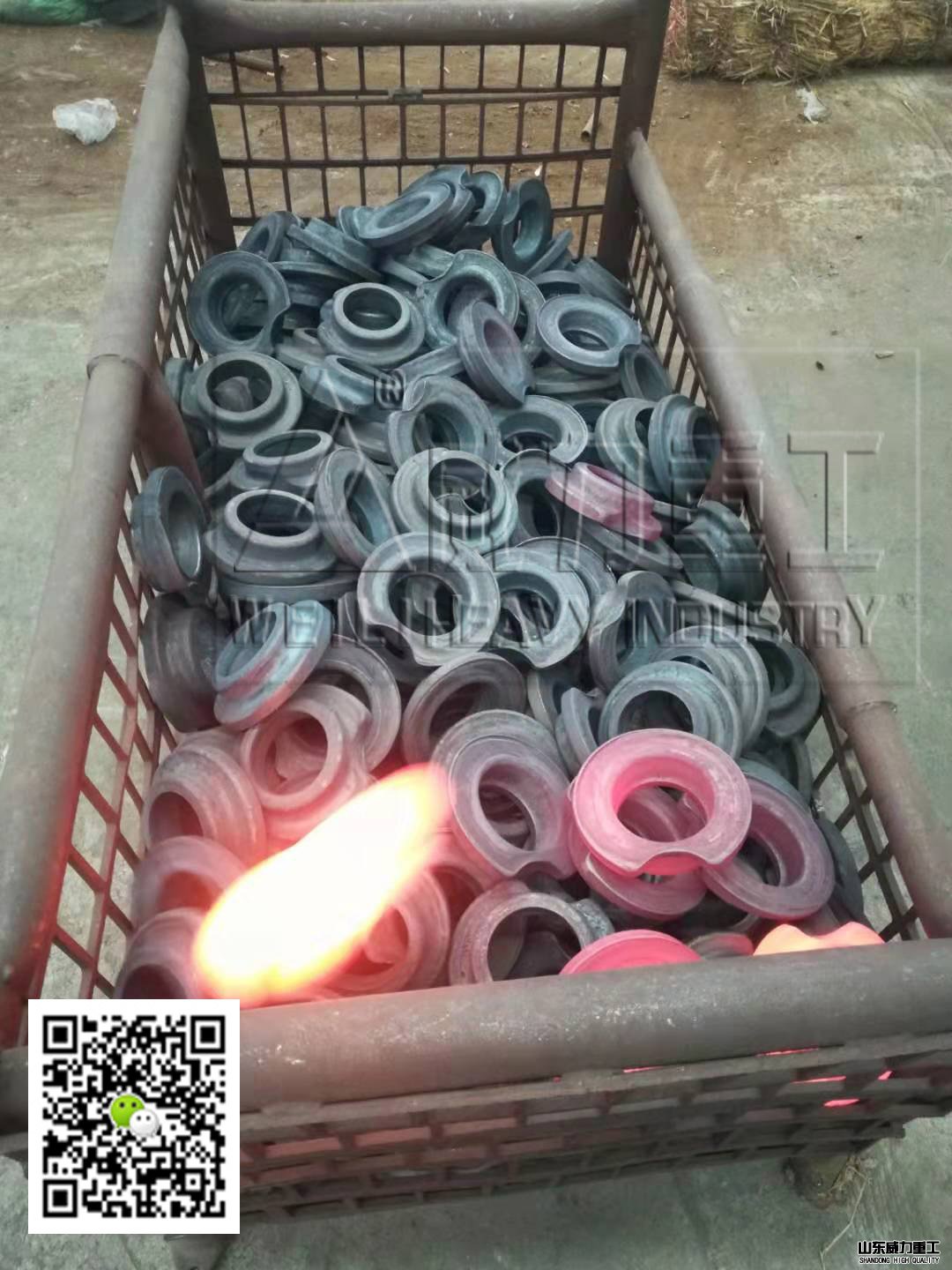

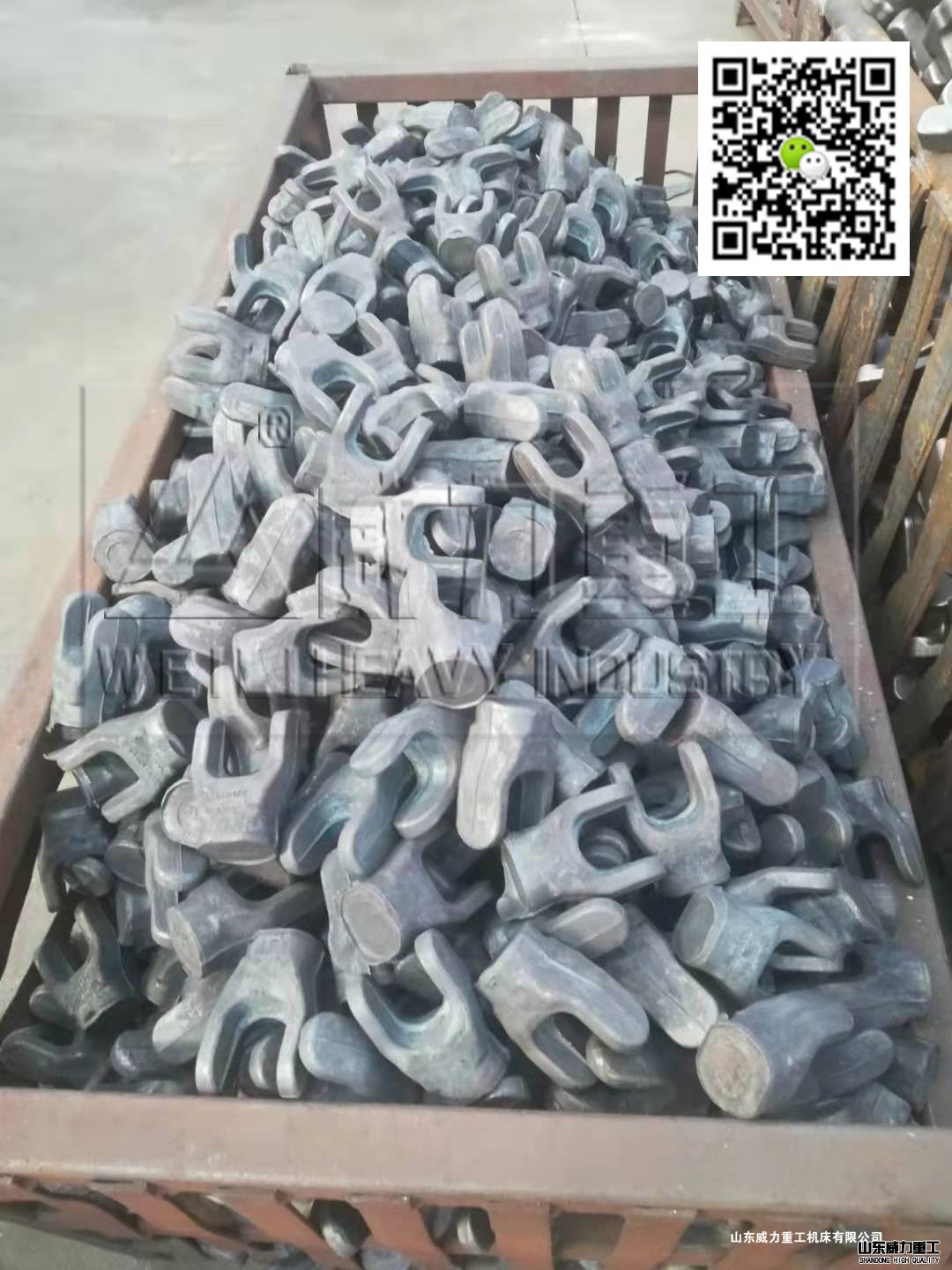

500噸框架液壓機熱鍛產品照片：
1、電器柜裝有空氣開關、繼電器等電器。
2、對壓機的各種信號，限位與壓力動作實現程序聯鎖。
3、設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
壓機操作方式：
1、壓機設有點動、半自動操作方式。
2、行程可進行調整。
3、操作面板上的按鈕除完成壓機的全部動作外，還有“急停”按鈕。
安全保護：
設置急停按鈕，按下急停按鈕，壓機立即停止。
設置工作環境：
1、電源：三相380V（+5%），50HZ.
2、工作環境溫度：0～40℃.
顧客至上
公司生產液壓機油壓機等產品。其中主打產品100T-5000T液壓機在國內已經廣為人知，客戶遍及全國各地，并有部分出口。
【500噸框架式液壓機保養及維護】
【500噸框架式液壓機保養及維護】
1．工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。
2．油液進行嚴格過濾后才允許加入油箱。
3．工作油液每一年更換一次，其中立刻次更換時間不應超過三個月；
4．滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。
5．在公稱壓力500T下集中載荷很大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。
6．每半年校正檢查一次壓力表；
7．機器較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。
【500噸框架式液壓機安全操作事項】
1．不了解500噸液壓機結構性能或操作程序者不應擅自開動機器；
2．機器在工作過程中，不應進行檢修和調整模具；
3．當機器發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：
4．不得超載或超過很大偏心距使用：
5．嚴禁超過滑塊的很大行程，模具閉合高度很小不得小于600mm。
6．電氣設備接地必須牢固可靠：
7．每天工作結束：將滑塊放至很下位置。
【500噸框架式液壓機售后服務】
自本廠出售產品因質量問題均享受三包政策，（人為操作或外力造成損傷、破壞不在保修范圍內）一年免費維修，終身成本維修。電器部分保修期六個月，機械部分保壹年。附件不在保修范圍內。
500噸框架式液壓機
廠家直銷 質量保證采購：鍛壓設備:500噸框架式液壓機
質量承諾
山東威力重工全面做到：售前、售中、售后熱情服務。
主動：安裝、調試、培訓、等。及時：接到電話后，以很快捷的方式做出解決方案，保證用戶滿意。

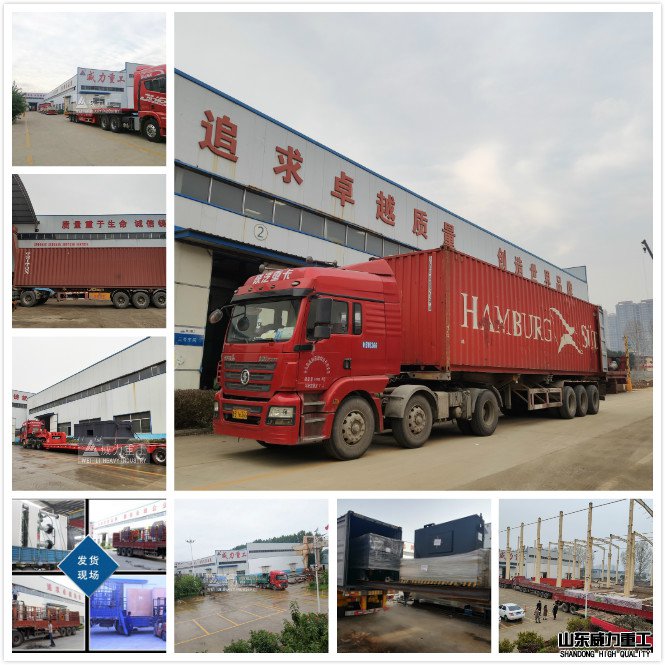

物流配送
部分鍛壓設備:500噸框架式液壓機現貨供應，當天訂貨，當天發貨，購買便捷。
為了滿足客戶對產品時間上的要求，山東威力重工采取多種配送方式 ： 1. 送貨上門；2. 客戶自提；3. 快遞上門；4. 加急貨件的發送可根據您的要求進行特快安排。
